ভিএনএফটি ক্ল্যাম্প-অন আল্ট্রাসোনিক ফ্লো মিটার

VNFT211 ক্ল্যাম্প-অন আল্ট্রাসনিক ফ্লো মিটার ছোট পাইপ সাইজ সলিউশন (DN15–DN65)

VNFT211 অতিস্বনক ফ্লো মিটার ট্রানজিট-টাইম অতিস্বনক পরিমাপের নীতির উপর ভিত্তি করে কাজ করে। দুটি বাহ্যিক ক্ল্যাম্প-অন অতিস্বনক ট্রান্সডুসার পাইপের বাইরের পৃষ্ঠে মাউন্ট করা হয়। পাইপ প্রাচীর এবং তরল মাঝারি মাধ্যমে আপস্ট্রিম এবং ডাউনস্ট্রিম অতিস্বনক সংকেত প্রেরণ এবং গ্রহণ করে, যন্ত্রটি তরল প্রবাহ বেগ দ্বারা সৃষ্ট সময়ের পার্থক্য গণনা করে।

এই সময় ডিফারেনশিয়াল প্রবাহের হারের সাথে সরাসরি আনুপাতিক, প্রক্রিয়া মাধ্যমের সাথে সরাসরি যোগাযোগ ছাড়াই সঠিক প্রবাহ পরিমাপের অনুমতি দেয়।

একটি অ-অনুপ্রবেশকারী পরিমাপ সমাধান হিসাবে, VNFT211 চাপ হ্রাস দূর করে, দূষণের ঝুঁকি এড়ায় এবং নিরবচ্ছিন্ন সিস্টেম অপারেশন নিশ্চিত করে৷

অ-অনুপ্রবেশকারী ক্ল্যাম্প-অন ডিজাইন

• পাইপ কাটা বা প্রক্রিয়া বন্ধ না করে বহিরাগত ক্ল্যাম্প-অন ইনস্টলেশন
• তরল মাধ্যমের সাথে কোন যোগাযোগ নেই, চাপের ক্ষতি এবং দূষণের ঝুঁকি দূর করে
• রেট্রোফিট প্রকল্প এবং ক্রমাগত অপারেশন সিস্টেমের জন্য আদর্শ

দ্রুত এবং ব্যবহারকারী-বান্ধব ইনস্টলেশন

• ইনস্টলেশন এবং কমিশনিং কয়েক মিনিটের মধ্যে সম্পন্ন করা যেতে পারে
• কোন বিশেষ সরঞ্জাম বা পাইপলাইন পরিবর্তন প্রয়োজন
• উল্লেখযোগ্যভাবে শ্রম খরচ এবং ডাউনটাইম হ্রাস করে

নমনীয় কনফিগারেশন এবং ব্যাপক সামঞ্জস্য

• একটি সর্বজনীন সেন্সর সেট পরিমাপ পরিসরের মধ্যে সমস্ত পাইপ আকার সমর্থন করে
• ধাতব পাইপ এবং অনমনীয় প্লাস্টিকের পাইপের সাথে সামঞ্জস্যপূর্ণ (পিভিসি, পিপি, পিভিডিএফ)
• DN15–DN65 পাইপলাইনের জন্য উপযুক্ত

পরিষ্কার এবং তথ্যপূর্ণ প্রদর্শন

• 256 × 128 উচ্চ-রেজোলিউশন এলসিডি
• প্রবাহের হার, সঞ্চিত প্রবাহ, স্থিতি তথ্য এবং অ্যালার্ম প্রদর্শন করে
• ফ্লো রিডিং সরাসরি সাইটে নিরীক্ষণ করা যেতে পারে

শক্তি পরিমাপ ক্ষমতা (ঐচ্ছিক)

• একটি অতিস্বনক কুলিং / হিটিং এনার্জি মিটার (BTU মিটার) হিসাবে কনফিগার করা যেতে পারে
• শক্তি খরচ নিরীক্ষণ এবং ব্যবস্থাপনা সমর্থন করে
• HVAC, ঠাণ্ডা জল, এবং গরম করার অ্যাপ্লিকেশনের জন্য উপযুক্ত

শিল্প যোগাযোগ এবং আউটপুট

• স্ট্যান্ডার্ড 4–20 mA এনালগ আউটপুট
• PLC এবং DCS সিস্টেমের সাথে একীকরণের জন্য Modbus RS485 যোগাযোগ
• ঐচ্ছিক পালস আউটপুট (OCT) এবং রিলে অ্যালার্ম আউটপুট
• দূরবর্তী পর্যবেক্ষণ, ডেটা অধিগ্রহণ, এবং দক্ষতা বিশ্লেষণ সক্ষম করে

নির্ভরযোগ্য শিল্প কর্মক্ষমতা

• ফ্যাক্টরি কম-বেগ কাটঅফ 0.08 মি/সেকেন্ডে মিথ্যা রিডিং এড়াতে
• দ্রুত প্রতিক্রিয়া সময় 0.5 থেকে 60 সেকেন্ড পর্যন্ত সামঞ্জস্যযোগ্য
• EEPROM ব্যাকআপ সহ দীর্ঘমেয়াদী ডেটা স্টোরেজ (10 বছরের বেশি)
• কঠোর শিল্প পরিবেশে স্থিতিশীল অপারেশনের জন্য ডিজাইন করা হয়েছে

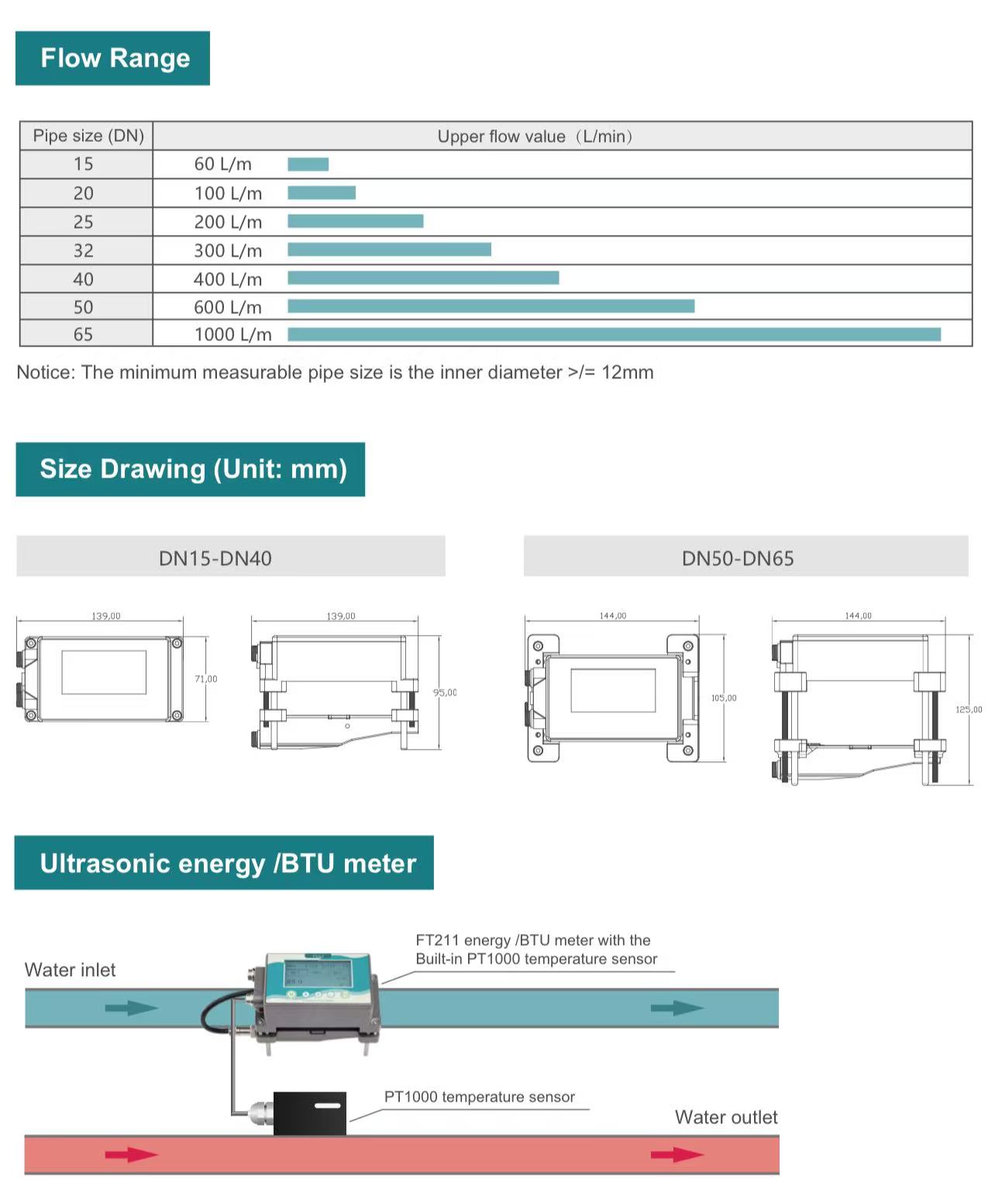

পাইপ আকার পরিসীমা : DN15 – DN65

পাইপ উপাদান : মেটাল পাইপ / অনমনীয় প্লাস্টিকের পাইপ (PVC, PP, PVDF)

তরল প্রকার : জল এবং অন্যান্য একক-ফেজ তরল (কোন কঠিন কণা বা অমেধ্য নেই)

তাপমাত্রা পরিসীমা: 0 থেকে 115 °C (কোন পৃষ্ঠ হিমায়িত নয়)

নির্ভুলতা : ±2% (ক্রমাঙ্কনের পর ±1%)

প্রতিক্রিয়া সময় : 0.5 - 60 সেকেন্ড (নিয়ন্ত্রণযোগ্য)

প্রদর্শন : 256 × 128 LCD

পাওয়ার সাপ্লাই : 10-24 ভিডিসি, বিদ্যুৎ খরচ < 3 ওয়াট

আউটপুট এবং যোগাযোগ:

• 4-20 mA
• মডবাস আরএস৪৮৫
• ঐচ্ছিক: পালস আউটপুট (OCT), রিলে অ্যালার্ম

সুরক্ষা এবং নির্ভরযোগ্যতা

• ঘের: IP65
• পাওয়ার বিপরীত সংযোগ সুরক্ষা
• ঢেউ এবং শর্ট সার্কিট সুরক্ষা
• কম্পন প্রতিরোধের: 10-55 Hz, 1.5 মিমি
• শক প্রতিরোধের: 100 m/s², 16 ms

পরিবেশগত অবস্থা

• পরিবেষ্টিত তাপমাত্রা: -10 থেকে 60 ডিগ্রি সেলসিয়াস
• আপেক্ষিক আর্দ্রতা: 35-85% RH (অ ঘনীভূত)
• হাউজিং উপাদান: অ্যালুমিনিয়াম এবং শিল্প-গ্রেড প্লাস্টিক

• জল সরবরাহ এবং বিতরণ ব্যবস্থা
• HVAC ঠান্ডা জল এবং গরম করার সার্কিট
• শক্তি খরচ নিরীক্ষণ
• শিল্প প্রক্রিয়া জল পরিমাপ
• সীমিত ইনস্টলেশন স্থান সহ রেট্রোফিট প্রকল্প

বিদ্যমান পাইপলাইনে রেট্রোফিট প্রবাহ পরিমাপ

VNFT211 বিদ্যমান সিস্টেমে প্রবাহ পরিমাপের আপগ্রেডের জন্য আদর্শ যেখানে পাইপলাইন পরিবর্তনের অনুমতি নেই বা ডাউনটাইম অবশ্যই ন্যূনতম করা উচিত।
এর ক্ল্যাম্প-অন ডিজাইন পাইপ না কেটে বা অপারেশনে বাধা না দিয়ে দ্রুত ইনস্টলেশন সক্ষম করে, এটিকে এর জন্য উপযুক্ত করে তোলে:

• শিল্প প্রক্রিয়া জল লাইন
• ইউটিলিটি এবং বিল্ডিং জল সিস্টেম
• অস্থায়ী প্রবাহ যাচাই এবং কর্মক্ষমতা অডিট

HVAC কুলিং এবং হিটিং এনার্জি মনিটরিং

যখন একটি অতিস্বনক শক্তি (BTU) মিটার হিসাবে কনফিগার করা হয়, VNFT211 তাপ শক্তি খরচ নিরীক্ষণ করতে ঠান্ডা জল এবং হিটিং সিস্টেমে ব্যবহার করা যেতে পারে।

সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:

• চিলার ইনলেট এবং আউটলেট প্রবাহ পর্যবেক্ষণ
• গরম এবং শীতল শক্তি বিতরণ সিস্টেম
• শক্তি দক্ষতা বিশ্লেষণ এবং খরচ বরাদ্দ

ছোট-ব্যাসের পাইপ প্রবাহ পরিমাপ (DN15–DN65)

ছোট পাইপ আকারের জন্য বিশেষভাবে ডিজাইন করা হয়েছে, VNFT211 কমপ্যাক্ট পাইপলাইন নেটওয়ার্কগুলিতে নির্ভরযোগ্য পরিমাপ কর্মক্ষমতা প্রদান করে যেমন:

• সরঞ্জাম স্কিড এবং প্যাকেজ সিস্টেম
• পরীক্ষাগার এবং পাইলট-স্কেল ইনস্টলেশন
• বিল্ডিং পরিষেবা এবং ইউটিলিটি শাখা

জল সরবরাহ এবং বিতরণ ব্যবস্থা

VNFT211 চাপ হ্রাস ছাড়াই পরিষ্কার জল অ্যাপ্লিকেশনের জন্য স্থিতিশীল প্রবাহ পর্যবেক্ষণ প্রদান করে, সমর্থন করে:

• জল সরবরাহের ভারসাম্য
• লিক সনাক্তকরণ এবং অস্বাভাবিক প্রবাহ বিশ্লেষণ
• সিস্টেম অপ্টিমাইজেশান এবং অপারেশনাল দক্ষতা উন্নতি

অস্থায়ী পরিমাপ এবং ডায়াগনস্টিক পরীক্ষা

এর দ্রুত ইনস্টলেশন এবং বহনযোগ্যতার কারণে, VNFT211 স্বল্পমেয়াদী পরিমাপের কাজের জন্য উপযুক্ত, যার মধ্যে রয়েছে:

• কমিশনিং এবং সিস্টেমের বৈধতা
• ফ্লো মিটারের মধ্যে তুলনামূলক পরীক্ষা
• স্থায়ী ইনস্টলেশন ছাড়াই প্রবাহের অসঙ্গতির সমস্যা সমাধান করা

অটোমেশন এবং কন্ট্রোল সিস্টেম ইন্টিগ্রেশন

স্ট্যান্ডার্ড 4-20 mA আউটপুট এবং Modbus RS485 কমিউনিকেশন সহ, VNFT211 এর জন্য অটোমেশন সিস্টেমে নির্বিঘ্নে একত্রিত করা যেতে পারে:

• PLC এবং DCS ফ্লো ডেটা অধিগ্রহণ
• কেন্দ্রীয় নিয়ন্ত্রণ কক্ষ মনিটরিং
• ডেটা লগিং, রিপোর্টিং, এবং প্রক্রিয়া অপ্টিমাইজেশান
