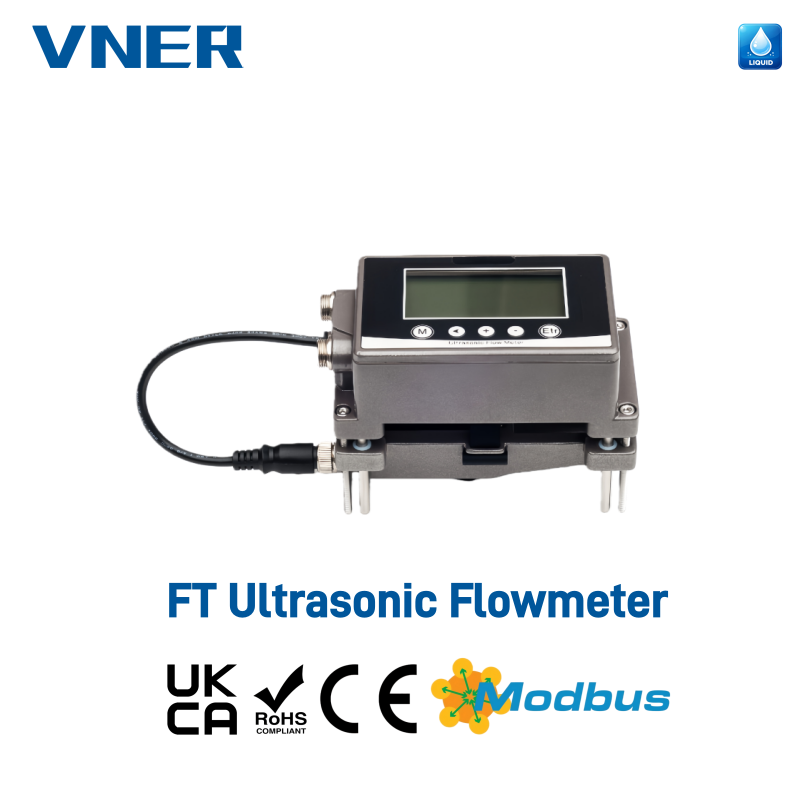

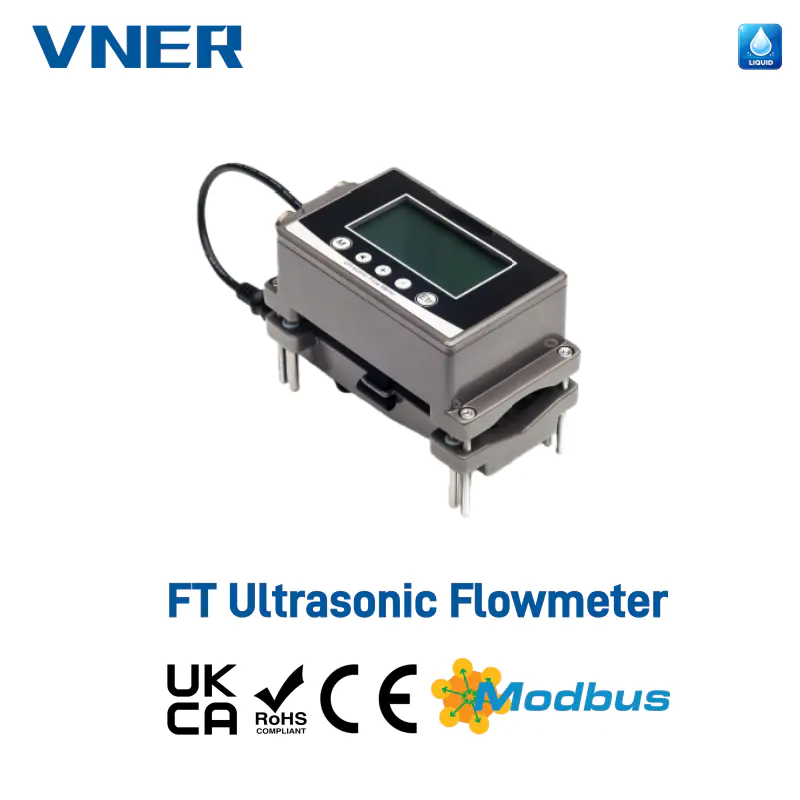

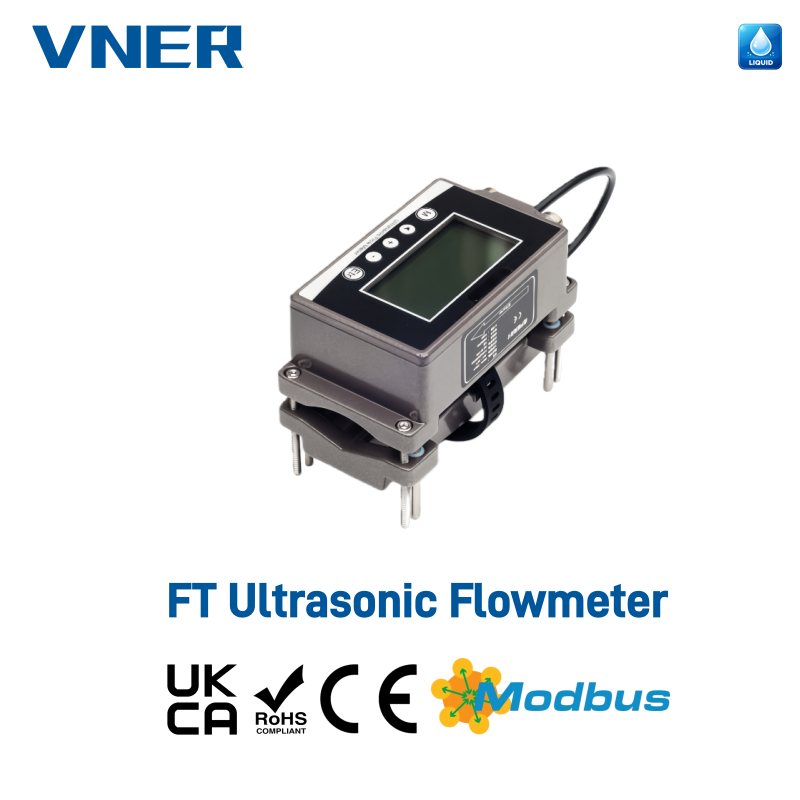

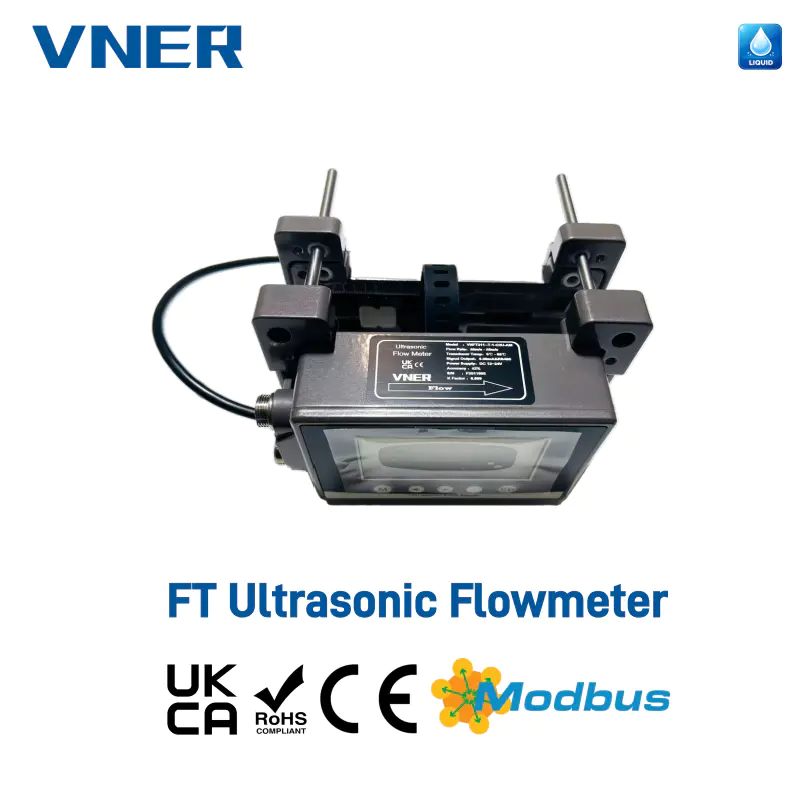

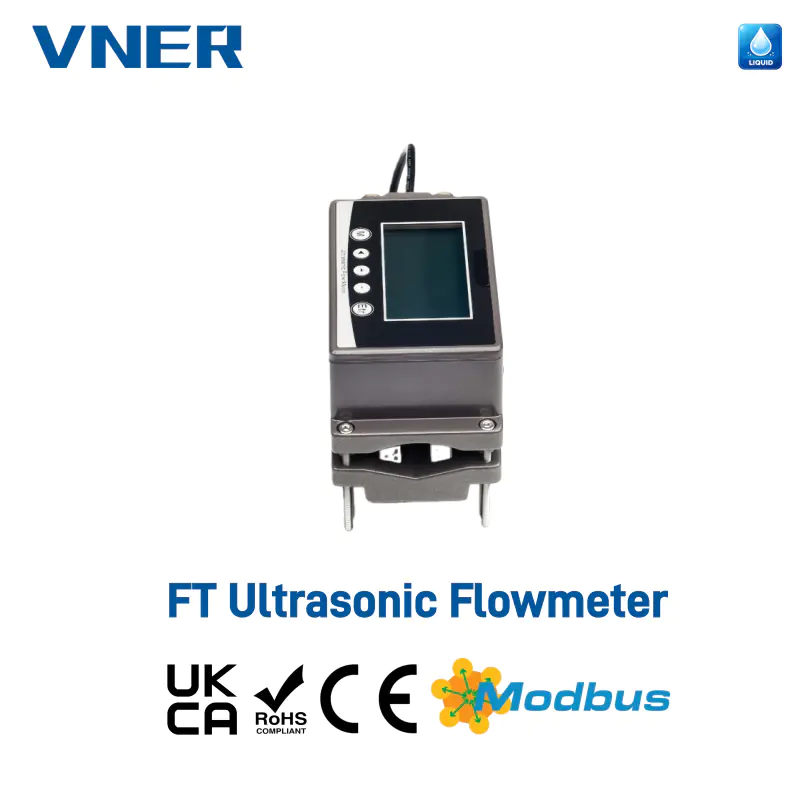

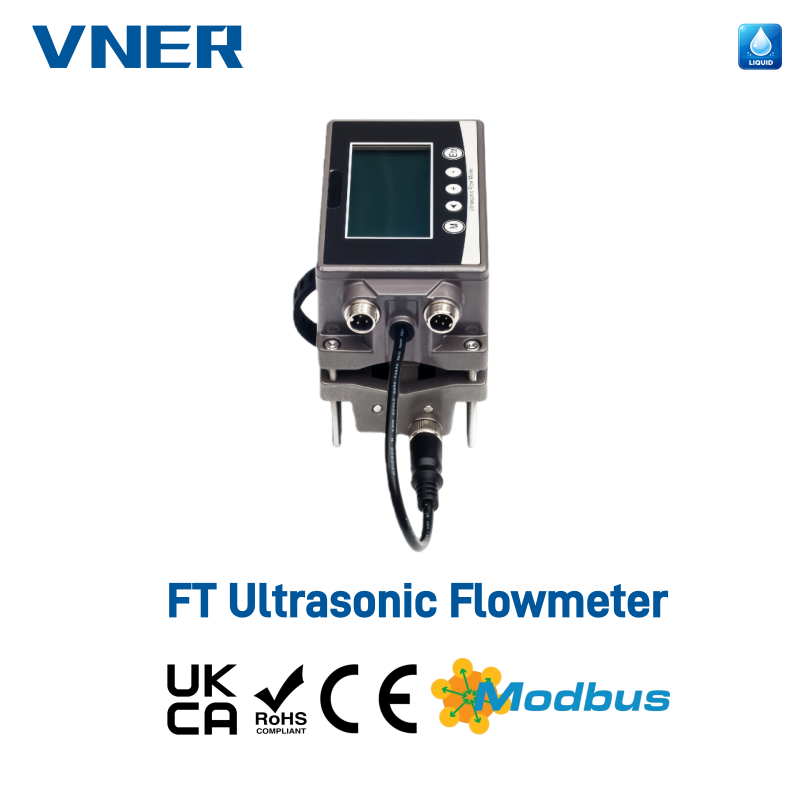

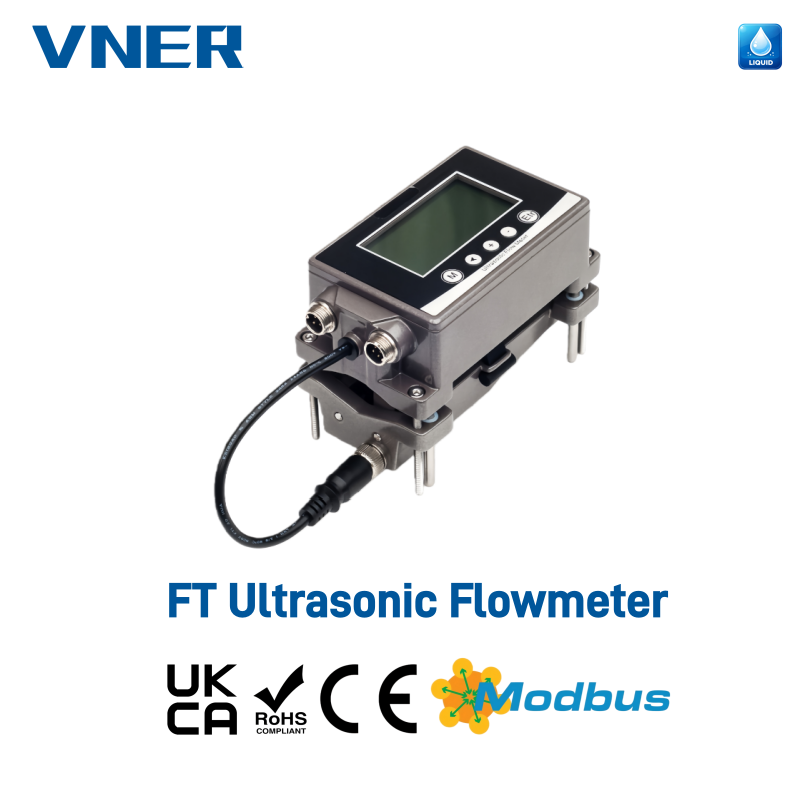

VNFT211 ক্ল্যাম্প-অন আল্ট্রাসোনিক ফ্লো মিটার

ছোট পাইপ সাইজ সলিউশন (DN15–DN65)

কাজের নীতি

VNFT211 অতিস্বনক ফ্লো মিটার এর উপর ভিত্তি করে কাজ করে ট্রানজিট-টাইম অতিস্বনক পরিমাপের নীতি . দুটি বাহ্যিক ক্ল্যাম্প-অন অতিস্বনক ট্রান্সডুসার পাইপের বাইরের পৃষ্ঠে মাউন্ট করা হয়। পাইপ প্রাচীর এবং তরল মাঝারি মাধ্যমে আপস্ট্রিম এবং ডাউনস্ট্রিম অতিস্বনক সংকেত প্রেরণ এবং গ্রহণ করে, যন্ত্রটি তরল প্রবাহ বেগ দ্বারা সৃষ্ট সময়ের পার্থক্য গণনা করে।
এই সময় ডিফারেনশিয়াল প্রবাহ হারের সাথে সরাসরি সমানুপাতিক, সঠিক প্রবাহ পরিমাপের অনুমতি দেয় প্রক্রিয়া মাধ্যমের সাথে সরাসরি যোগাযোগ ছাড়াই .

একটি অ-অনুপ্রবেশকারী পরিমাপ সমাধান হিসাবে, VNFT211 চাপ হ্রাস দূর করে, দূষণের ঝুঁকি এড়ায় এবং নিরবচ্ছিন্ন সিস্টেম অপারেশন নিশ্চিত করে৷

অ-অনুপ্রবেশকারী ক্ল্যাম্প-অন ডিজাইন

• পাইপ কাটা বা প্রক্রিয়া বন্ধ না করে বহিরাগত ক্ল্যাম্প-অন ইনস্টলেশন

• তরল মাধ্যমের সাথে কোন যোগাযোগ নেই, চাপের ক্ষতি এবং দূষণের ঝুঁকি দূর করে

• রেট্রোফিট প্রকল্প এবং ক্রমাগত অপারেশন সিস্টেমের জন্য আদর্শ

দ্রুত এবং ব্যবহারকারী-বান্ধব ইনস্টলেশন

• ইনস্টলেশন এবং কমিশনিং কয়েক মিনিটের মধ্যে সম্পন্ন করা যেতে পারে

• কোন বিশেষ সরঞ্জাম বা পাইপলাইন পরিবর্তন প্রয়োজন

• উল্লেখযোগ্যভাবে শ্রম খরচ এবং ডাউনটাইম হ্রাস করে

নমনীয় কনফিগারেশন এবং ব্যাপক সামঞ্জস্য

• একটি সর্বজনীন সেন্সর সেট পরিমাপ পরিসরের মধ্যে সমস্ত পাইপ আকার সমর্থন করে

• সাথে সামঞ্জস্যপূর্ণ ধাতব পাইপ এবং অনমনীয় প্লাস্টিকের পাইপ (PVC, PP, PVDF)

• DN15–DN65 পাইপলাইনের জন্য উপযুক্ত

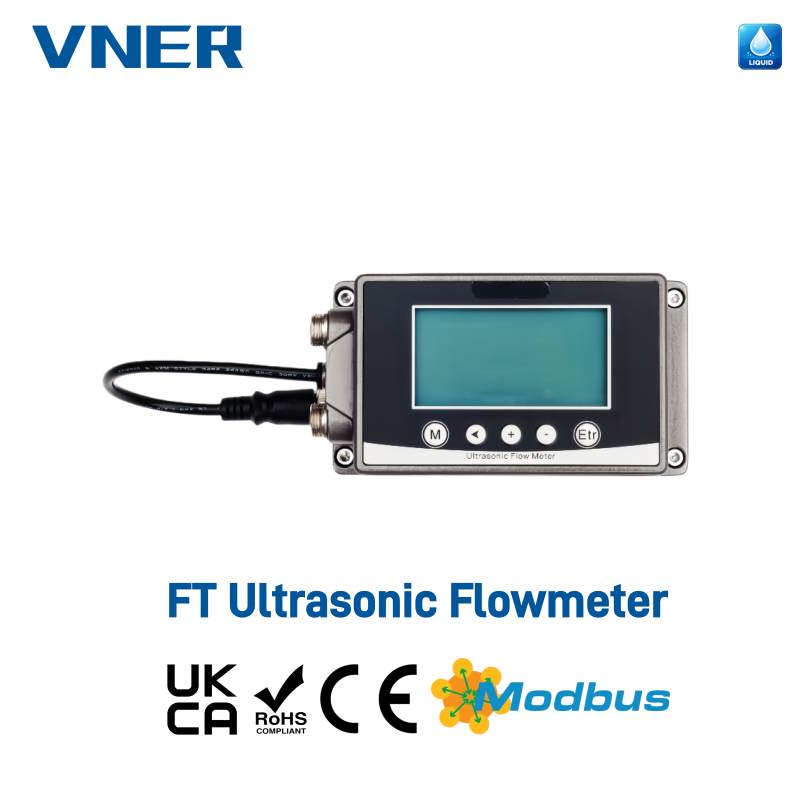

পরিষ্কার এবং তথ্যপূর্ণ প্রদর্শন

• 256 × 128 উচ্চ-রেজোলিউশন এলসিডি

• প্রবাহের হার, সঞ্চিত প্রবাহ, স্থিতি তথ্য এবং অ্যালার্ম প্রদর্শন করে

• ফ্লো রিডিং সরাসরি সাইটে নিরীক্ষণ করা যেতে পারে

শক্তি পরিমাপ ক্ষমতা (ঐচ্ছিক)

• একটি হিসাবে কনফিগার করা যেতে পারে অতিস্বনক কুলিং / হিটিং এনার্জি মিটার (বিটিইউ মিটার)

• শক্তি খরচ নিরীক্ষণ এবং ব্যবস্থাপনা সমর্থন করে

• HVAC, ঠাণ্ডা জল, এবং গরম করার অ্যাপ্লিকেশনের জন্য উপযুক্ত

শিল্প যোগাযোগ এবং আউটপুট

• স্ট্যান্ডার্ড 4–20 mA এনালগ আউটপুট

• মডবাস আরএস৪৮৫ PLC এবং DCS সিস্টেমের সাথে একীকরণের জন্য যোগাযোগ

• ঐচ্ছিক পালস আউটপুট (OCT) এবং রিলে অ্যালার্ম আউটপুট

• দূরবর্তী পর্যবেক্ষণ, ডেটা অধিগ্রহণ, এবং দক্ষতা বিশ্লেষণ সক্ষম করে

নির্ভরযোগ্য শিল্প কর্মক্ষমতা

• ফ্যাক্টরি কম-বেগ কাটঅফ 0.08 মি/সেকেন্ডে মিথ্যা রিডিং এড়াতে

• দ্রুত প্রতিক্রিয়া সময় 0.5 থেকে 60 সেকেন্ড পর্যন্ত সামঞ্জস্যযোগ্য

• EEPROM ব্যাকআপ সহ দীর্ঘমেয়াদী ডেটা স্টোরেজ (10 বছরের বেশি)

• কঠোর শিল্প পরিবেশে স্থিতিশীল অপারেশনের জন্য ডিজাইন করা হয়েছে

সাধারণ অ্যাপ্লিকেশন

• জল সরবরাহ এবং বিতরণ ব্যবস্থা

• HVAC ঠান্ডা জল এবং গরম করার সার্কিট

• শক্তি খরচ নিরীক্ষণ

• শিল্প প্রক্রিয়া জল পরিমাপ

• সীমিত ইনস্টলেশন স্থান সহ রেট্রোফিট প্রকল্প
