কেন একটি ঘূর্ণি ফ্লোমিটার অস্থির হয়ে যায় - বা এমনকি কাজ করা বন্ধ করে দেয় - ইনস্টলেশনের পরে?

আপনি কি কখনও এমন একটি ঘূর্ণি ফ্লোমিটারের অভিজ্ঞতা পেয়েছেন যা দুর্বল নির্ভুলতা, বড় সংকেত ওঠানামা বা এমনকি ইনস্টলেশনের পরে সম্পূর্ণ সংকেত ক্ষতি দেখায়?

অনেক ক্ষেত্রে, মূল কারণটি নিজেই যন্ত্র নয়, বরং অনুপযুক্ত আকার এবং ইনস্টলেশন অনুশীলন। ঘূর্ণি ফ্লোমিটারগুলি বেগ প্রোফাইল, প্রবাহ ব্যবস্থা এবং পাইপিং কনফিগারেশনের জন্য অত্যন্ত সংবেদনশীল। এই বিবরণগুলিতে ছোট বিচ্যুতিগুলি উল্লেখযোগ্য পরিমাপ ত্রুটির কারণ হতে পারে।

এই নিবন্ধটি শিল্পের মান এবং যাচাইকৃত পরীক্ষামূলক গবেষণার উপর ভিত্তি করে সঠিক আকার, হ্রাসকারী নির্বাচন এবং সোজা পাইপের প্রয়োজনীয়তার পিছনে মূল প্রকৌশল নীতিগুলি ব্যাখ্যা করে।

1. প্রশস্ত টার্নডাউন অনুপাতের জন্য মিটার সাইজিং: কেন ব্যাস হ্রাস প্রায়শই প্রয়োজনীয়

অর্জন a প্রশস্ত টার্নডাউন অনুপাত এবং কম প্রবাহ হারে পর্যাপ্ত সংকেত শক্তি নিশ্চিত করা, এটি সাধারণ প্রকৌশল অনুশীলন পাইপলাইনের সাপেক্ষে ফ্লোমিটারের ব্যাস হ্রাস করুন তরল বেগ বাড়ানোর জন্য।

জন্য বেগ-প্রোফাইল-নির্ভর ফ্লোমিটার - যেমন:

• ঘূর্ণি ফ্লোমিটার
• ঘূর্ণি (ঘূর্ণি অগ্রগতি) ফ্লোমিটার
• ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার

এই ব্যাস ম্যাচিং সাধারণত ব্যবহার করে অর্জন করা হয় কেন্দ্রীভূত হ্রাসকারী .

সাধারণ আকার নির্ধারণের নীতি

• বেশিরভাগ অ্যাপ্লিকেশনে, ফ্লোমিটারের নামমাত্র ব্যাস পাইপের ব্যাসের সমান বা ছোট হওয়া উচিত .
• জন্য vortex flowmeters, the calculated meter size is often এক থেকে দুটি নামমাত্র আকার ছোট পাইপলাইনের চেয়ে।

উদাহরণ

• পাইপলাইন: 8" (DN200)
• ঘূর্ণি ফ্লোমিটার: 4" (DN100)

বিশেষ ক্ষেত্রে - যেমন তেল হেফাজত স্থানান্তর বা কম প্রবাহ নাইট্রোজেন পরিমাপ চরম টার্নডাউন প্রয়োজনীয়তা পূরণ করার জন্য এমনকি বৃহত্তর হ্রাস প্রয়োগ করা যেতে পারে।

যাইহোক, ওভারসাইজিং একটি ঘন ঘন সমস্যা থেকে যায়। বেশ কয়েকটি প্রকল্পে, ঘূর্ণি ফ্লোমিটার নির্বাচন করা হয়েছিল খুব বড় , ফলে:

• স্বাভাবিক অপারেশনের সময় অপর্যাপ্ত বেগ
• কার্যকরী পরিমাপের সীমার বাইরে অপারেশন
• কমিশনিং পরে গুরুতর সংকেত অস্থিরতা

কেস নোট:

জন্য nitrogen service with a 4" pipeline selected for start-up demand, installing a 1/2" vortex flowmeter represents an extreme reduction. Both the pipeline sizing logic and the meter selection require careful revaluation.

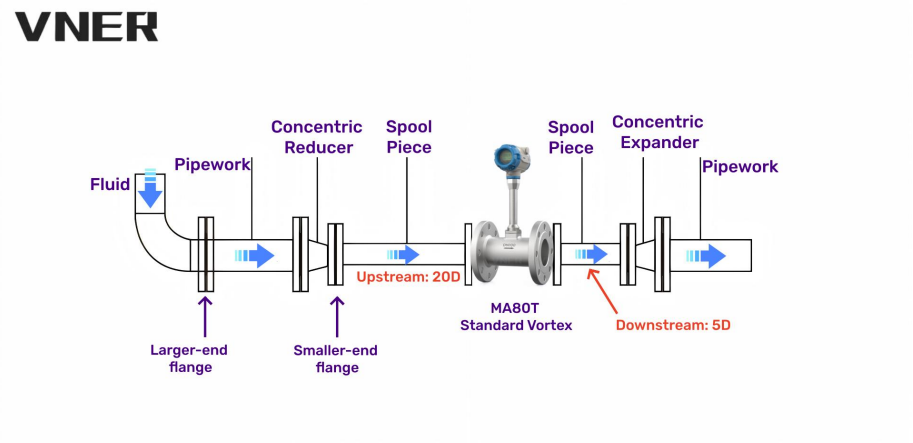

2.রিডুসার নির্বাচন: সর্বদা এককেন্দ্রিক হ্রাসকারী ব্যবহার করুন

ঘূর্ণি ফ্লোমিটার ইনস্টলেশনে যখনই পাইপের ব্যাস হ্রাস বা প্রসারণের প্রয়োজন হয়:

এককেন্দ্রিক হ্রাসকারী ব্যবহার করা আবশ্যক।

উন্মাদনা হ্রাসকারীরা অসমমিতিক বেগ প্রোফাইল তৈরি করে যা বেগ-সংবেদনশীল যন্ত্রগুলিতে পরিমাপের সঠিকতাকে উল্লেখযোগ্যভাবে হ্রাস করে।

3. হ্রাস-ব্যাস ইনস্টলেশনের জন্য সোজা পাইপ প্রয়োজনীয়তা

Reducer জ্যামিতি প্রয়োজনীয়তা

প্রবাহের বিকৃতি কমাতে:

• দ রিডুসারের শঙ্কু কোণ α 15° এর বেশি হওয়া উচিত নয়
• এই অবস্থার অধীনে, হ্রাসকারীকে সোজা পাইপের দৈর্ঘ্যের অংশ হিসাবে বিবেচনা করা যেতে পারে

উভয় আপস্ট্রিম এবং ডাউনস্ট্রিম রিডুসার অবশ্যই ঘনকেন্দ্রিক, ধীরে ধীরে হ্রাসকারী হতে হবে।

4. ন্যূনতম আপস্ট্রিম সোজা দৈর্ঘ্যের প্রয়োজনীয়তা (সাধারণ মান)

D = অভ্যন্তরীণ পাইপের ব্যাস

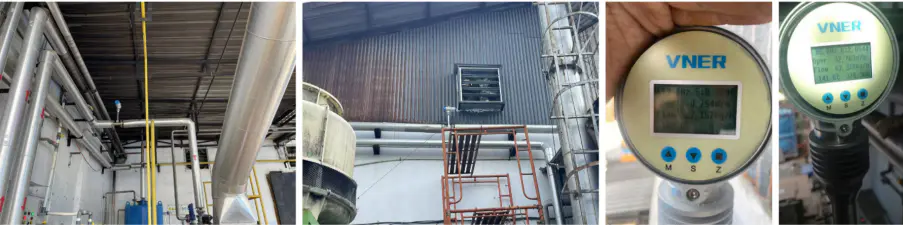

5. ঘূর্ণি ফ্লোমিটারের জন্য সাধারণ ইনস্টলেশন শর্তাবলী

একটি সঠিকভাবে ইনস্টল করা ঘূর্ণি ফ্লোমিটার নিম্নলিখিত শর্ত পূরণ করা উচিত:

ক) নামমাত্র ব্যাসের সাথে মেলে এমন একটি পাইপে অনুভূমিকভাবে বা উল্লম্বভাবে (তরল পদার্থের জন্য: নীচে থেকে উপরে প্রবাহের দিক) ইনস্টল করা

b) পর্যাপ্ত, অবরোধহীন আপস্ট্রিম এবং ডাউনস্ট্রীম সোজা পাইপ দৈর্ঘ্য নির্দিষ্ট হিসাবে

গ) পাইপলাইনের সাথে সমাক্ষ সারিবদ্ধকরণ; gaskets প্রবাহ মধ্যে অনুপ্রবেশ করা উচিত নয়

d) মাল্টি-সেকশন পাইপিংকে অবশ্যই ন্যূনতম অক্ষের মিসলাইনমেন্ট সহ সোজা থাকতে হবে

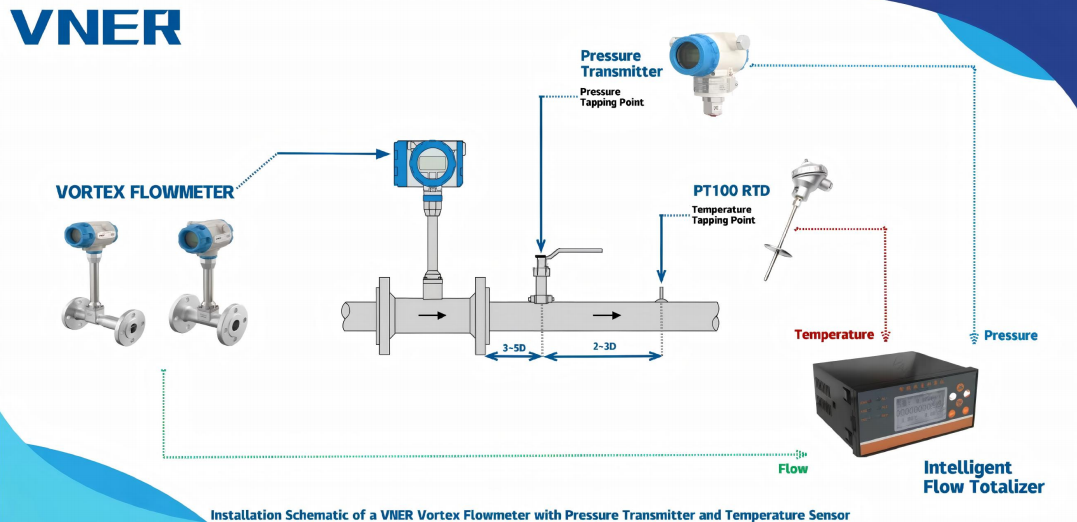

ঙ) তাপমাত্রা পরিমাপ:

• বিল্ট-ইন থার্মওয়েলের মাধ্যমে পছন্দ করে
• অন্যথায়, সেন্সর সনাক্ত করুন 2-5D ডাউনস্ট্রিম

চ) চাপ পরিমাপ:

• বিল্ট-ইন প্রেসার ট্যাপিংয়ের মাধ্যমে পছন্দ করা হয়
• অন্যথায়, লঘুপাত সনাক্ত করুন 2-7D নিম্নধারা

ছ) সোজা পাইপের অংশের মধ্যে কোন ভালভ বা বাইপাস লাইন নেই

h) মিটারের উজানে কোন প্রবাহ নিয়ন্ত্রণ ভালভ নেই

i) গ্যাসের বুদবুদ বা অমেধ্য থাকলে, বিভাজক বা ফিল্টার ইনস্টল করুন সোজা রান আপস্ট্রিম

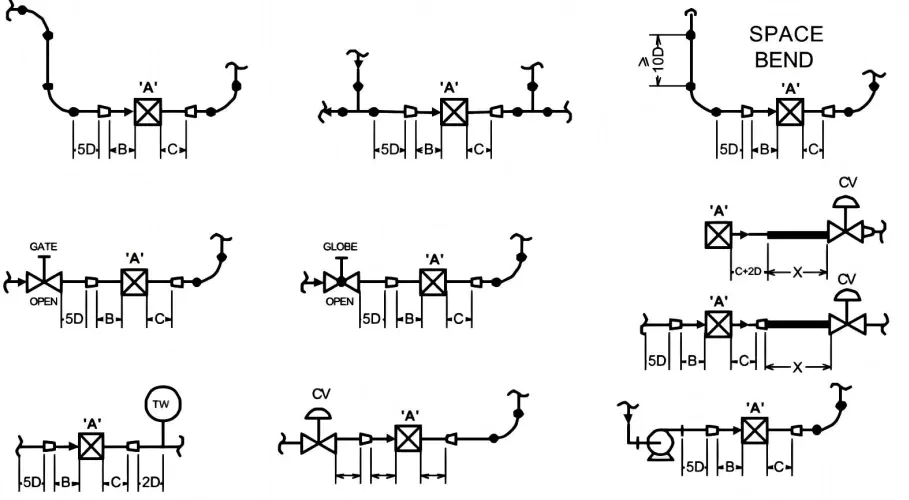

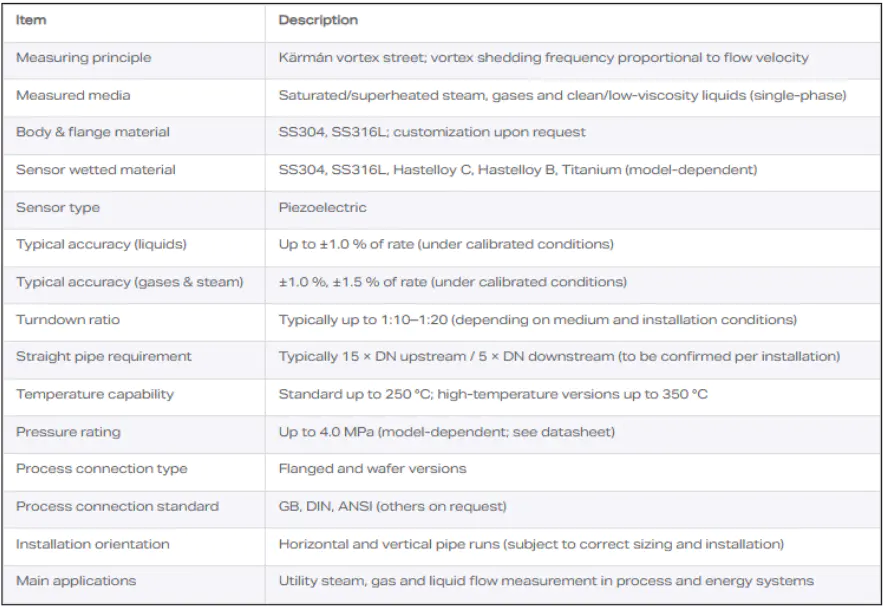

6. সাধারণ সোজা পাইপ দৈর্ঘ্য (বন্ধ কন্ডুইট পরিমাপ)

7.ভালভ অবস্থান এবং দুই-ফেজ প্রবাহ বিবেচনা

• ফ্লোমিটারের কাছে ভালভ বা বাইপাস এড়িয়ে চলুন
• চাপ-হ্রাসকারী ভালভ ফেজ পরিবর্তন ডাউনস্ট্রিম হতে পারে
• দ্বি-পর্যায়ের প্রবাহ (গ্যাস তরল বা গ্যাসে তরল) এড়িয়ে চলতে হবে
• প্রয়োজনে গ্যাস বিভাজক বা ফিল্টার আপস্ট্রিম ব্যবহার করুন

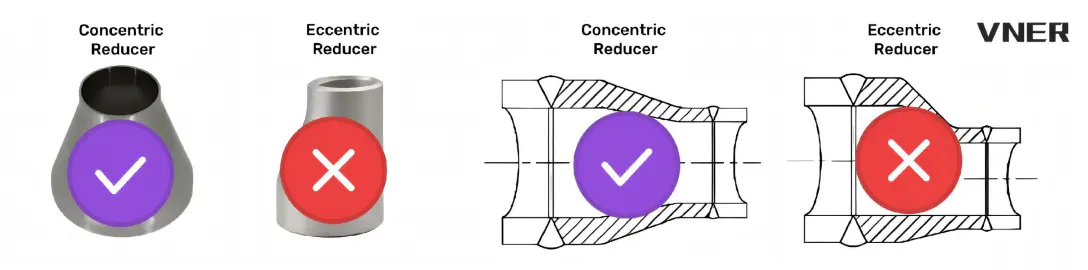

8. কেন উদ্ভট হ্রাসকারী এড়ানো উচিত

কোরিওলিস ভর ফ্লোমিটার এবং ধনাত্মক স্থানচ্যুতি মিটার বেগ প্রোফাইল থেকে স্বাধীন।

অন্যান্য সমস্ত ফ্লোমিটার বেগ-প্রোফাইল নির্ভর এবং সরাসরি আপস্ট্রিম এবং ডাউনস্ট্রিম পাইপের দৈর্ঘ্য প্রয়োজন।

মূল শিল্প নির্দেশিকা:

• ডিফারেনশিয়াল চাপ ডিভাইসের জন্য ইনস্টলেশন প্রয়োজনীয়তা মেনে চলতে হবে ISO 5167-1
• জন্য other flowmeters, manufacturer installation guidelines must be strictly followed
• উদ্বেগজনক হ্রাসকারীগুলি বেগ প্রোফাইলগুলিকে মারাত্মকভাবে ব্যাহত করে এবং বেগ-নির্ভর মিটারের কাছাকাছি ব্যবহার করা উচিত নয়

9.বেগ প্রোফাইলে এককেন্দ্রিক হ্রাসকারীর প্রভাব (পরীক্ষামূলক প্রমাণ)

দ্বারা পরিচালিত পরীক্ষামূলক গবেষণা TNO এবং Delft Hydraulics বায়ু এবং জল ব্যবহার করে প্রদর্শন:

• ব্যাস অনুপাত সহ একটি ঘনকেন্দ্রিক হ্রাসকারী ডি_মিটার / ডি_পাইপ ≈ ০.৪৪ একটি অ্যাসিমেট্রিক বেগ প্রোফাইলকে প্রায় সিমেট্রিকে রূপান্তর করতে পারে (অসমমিতি <2%)
• দ downstream velocity profile resembles a প্লাগ-টাইপ বেগ প্রোফাইল (PTVP)
• এ 5D ডাউনস্ট্রিম , প্রোফাইলটি স্থিতিশীল থাকে:
  Re = 50,000–250,000 (বাতাস)
  Re = 20,000–500,000 (জল)
• এককেন্দ্রিক হ্রাসকারী ঘূর্ণি বাছা না , বিশেষ করে যে স্থানিক বাঁক দ্বারা সৃষ্ট
• De-swirl ডিভাইস প্রয়োজন হতে পারে ≥6D দৈর্ঘ্য , swirl পিচ উপর নির্ভর করে

ফলাফলের সারাংশ

• এককেন্দ্রিক হ্রাসকারী significantly improve velocity symmetry
• দy do not remove swirl
• শুধুমাত্র কেন্দ্রীভূত হ্রাসকারীরা এই সুবিধা প্রদান করে
• উদ্ভট হ্রাসকারী গুরুতর বেগ বিকৃতি প্রবর্তন করে

10. হ্রাস-ব্যাস ইনস্টলেশনের জন্য সোজা পাইপ প্রয়োজনীয়তা

(ডি_মিটার / ডি_পাইপ ≤ ০.৭)

ফাইনাল ইঞ্জিনিয়ারিং টেকঅ্যাওয়ে

যখন একটি ঘূর্ণি ফ্লোমিটার কম পারফর্ম করে, তখন কারণটি খুব কমই "যন্ত্রের গুণমান" হয়।

আরো প্রায়ই, এটি একটি সিস্টেম-স্তরের সমস্যা জড়িত:

• অনুপযুক্ত ব্যাস নির্বাচন
• ভুল রিডুসার টাইপ
• অপর্যাপ্ত সোজা পাইপ দৈর্ঘ্য
• বিকৃত বেগ প্রোফাইল

Correct sizing কেন্দ্রীভূত হ্রাসকারী disciplined piping design স্থিতিশীল, সঠিক ঘূর্ণি প্রবাহ পরিমাপের ভিত্তি।

আপনি যদি প্রবাহ ক্ষেত্রটি সঠিকভাবে ডিজাইন করেন, তাহলে যন্ত্রটি তার কাজ করবে৷৷
