ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার নির্বাচন: একটি ক্ষেত্র প্রমাণিত গাইড (লাইনার, ইলেক্ট্রোড, পরিবাহিতা)

এটা কার জন্য

প্ল্যান্ট ইঞ্জিনিয়ার, প্রক্রিয়া ডিজাইনার, রক্ষণাবেক্ষণ দল এবং প্রযুক্তিগত ক্রেতা যাদের বাস্তব-বিশ্বের অবস্থার জন্য সঠিক ম্যাগমিটার নির্দিষ্ট করার দ্রুত, নির্ভরযোগ্য উপায় প্রয়োজন।

1) ম্যাগমিটার কী (এবং নয়)

ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার পরিমাপ পরিবাহী সঙ্গে তরল কোনো থ্রটলিং উপাদান নেই এবং কোন চলমান অংশ . তারা ঘষিয়া তুলিয়া ফেলিতে সক্ষম এবং ক্ষয়কারী পরিষেবাগুলিতে শ্রেষ্ঠত্ব অর্জন করে এবং পৌরসভার জল এবং বর্জ্য জল, রাসায়নিক স্থানান্তর, খনির স্লারি এবং স্বাস্থ্যকর প্রক্রিয়াগুলিতে (খাদ্য ও পানীয়, ফার্মা) আধিপত্য বিস্তার করে।

• শক্তি: নগণ্য চাপ হ্রাস, বিস্তৃত ডিএন পরিসীমা, স্থিতিশীল নির্ভুলতা, চমৎকার রাসায়নিক/ঘর্ষণ বিকল্প।
• সীমা: ন্যূনতম পরিবাহিতা প্রয়োজন; হাইড্রোকার্বন/অতি বিশুদ্ধ পানির জন্য নয় যদি না কম পরিবাহিতা ডিজাইন ব্যবহার করে।

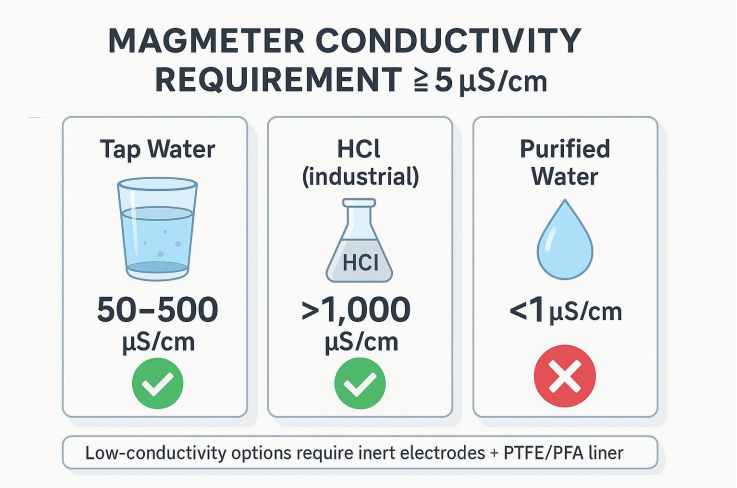

পরিবাহিতা থ্রেশহোল্ড (μS/সেমি)

স্ট্যান্ডার্ড ম্যাগমিটারের প্রয়োজন ≥ 5 μS/সেমি . সাধারণ রেফারেন্স: কলের জল: 50-500, HCl (শিল্প): >1,000, বিশুদ্ধ জল: <1 → উপযুক্ত নয়।

বর্ডারলাইন ক্ষেত্রে ব্যবহার করা যেতে পারে জড় ইলেক্ট্রোড (Pt-Ir/Hastelloy C) সঙ্গে কম শোষণ লাইনার (পিটিএফই/পিএফএ) ; প্রস্তুতকারকের সাথে নিশ্চিত করুন।

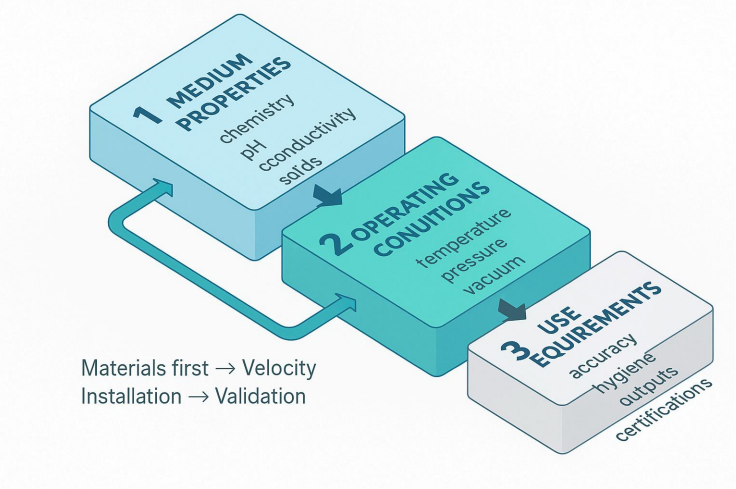

2) 3-D নির্বাচন মডেল

নির্বাচন একটি একক প্যারামিটার নয়। ব্যবহার a 3-মাত্রিক সিদ্ধান্ত:

মাঝারি বৈশিষ্ট্য → অপারেটিং শর্তাবলী → ব্যবহারের প্রয়োজনীয়তা

বেশিরভাগ ব্যর্থতা (লাইনার আক্রমণ, ইলেক্ট্রোড ব্যর্থতা, বড় ত্রুটি) অসম্পূর্ণ মাঝারি ডেটা বা অসঙ্গত উপকরণগুলিতে ফিরে আসে।

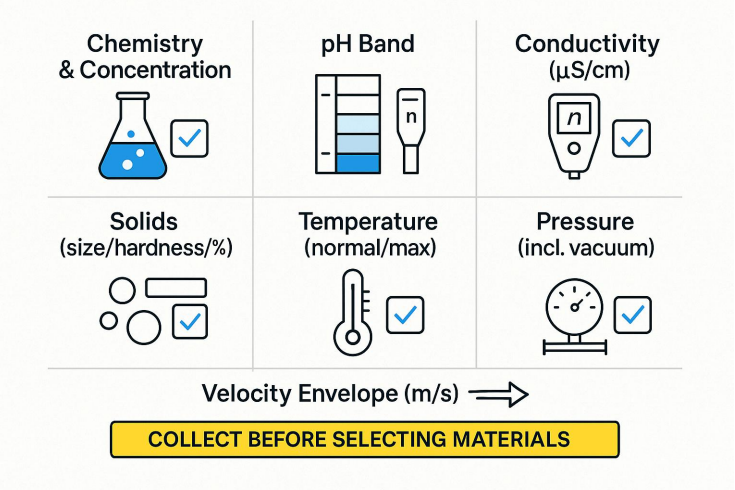

3) ধাপ 1 — মাঝারি প্রোফাইল তৈরি করুন (আলোচনাযোগ্য ডেটা)

উপকরণ নির্বাচন করার আগে এটি সংগ্রহ করুন:

• রসায়ন এবং ঘনত্ব: ট্রেস আয়ন (F⁻/Cl⁻) এবং অক্সিডাইজার অন্তর্ভুক্ত।
• পিএইচ ব্যান্ড: শক্তিশালী অ্যাসিড (<2), দুর্বল অ্যাসিড (2-6), নিরপেক্ষ (6-8), দুর্বল ক্ষার (8-12), শক্তিশালী ক্ষার (>12)।
• পরিবাহিতা: নিশ্চিত করুন ≥ 5 μS/সেমি কম পরিবাহিতা বিকল্প ব্যবহার না করা পর্যন্ত।
• কঠিন পদার্থ: আকার / কঠোরতা / ভলিউম %। কোয়ার্টজ বা ≥1 মিমি → ঘর্ষণ-প্রতিরোধী লাইনার।
• তাপমাত্রা: স্বাভাবিক এবং চরম (সিআইপি/এসআইপি, রোদে উত্তপ্ত রান)।
• চাপ: ইতিবাচক এবং ভ্যাকুয়াম (রেট না থাকলে লাইনারগুলি ভেঙে যেতে পারে)।
• বেগ খাম: জন্য পরিকল্পনা 1-3 মি/সেকেন্ড (পরিষ্কার সেবা)। <0.5 m/s আমানত; >5 m/s ক্ষয়/শব্দ (ঘষিয়া তুলিয়া ফেলিতে সক্ষম পরিষেবা প্রায়ই 2-4 m/s)।

4) ধাপ 2 - লাইনার চয়ন করুন (জারা এবং তাপমাত্রা প্রথমে)

অগ্রাধিকার: জারা প্রতিরোধের → তাপমাত্রা → ঘর্ষণ → চাপ।

ভ্যাকুয়াম এবং তাপ সাইক্লিং

উল্লেখ করুন ভ্যাকুয়াম-রেটেড উপ-বায়ুমণ্ডলীয় চাপ সম্ভব হলে লাইনার। বড় ΔT/ΔT·h এর জন্য, লাইনার/ইলেক্ট্রোড CTE সামঞ্জস্য নিশ্চিত করুন এবং পণ্যের সম্মান করুন T-P রেটিং কার্ভ।

5) ধাপ 3 — ইলেক্ট্রোডগুলিকে রসায়নের সাথে মিলিয়ে দিন (এবং লাইনার)

দ্রুত ইঙ্গিত

• ব্লিচ (NaOCl) → PTFE/PFA Hastelloy C / টাইটানিয়াম.
• F⁻ ছাড়া HCl → PTFE/PFA ট্যানটালাম/ Hastelloy C.
• F⁻ → PTFE/PFA Hastelloy C / Pt‑Ir সহ HCl (Ta এড়িয়ে চলুন)।
• হট/স্ট্রং NaOH → PTFE/PFA Hastelloy C (316L শুধুমাত্র হালকা/ঠান্ডা কস্টিকের জন্য)।
• ঘষিয়া তুলিয়া ফেলিতে সক্ষম স্লারি → পলিউরেথেন/সিরামিক লাইনার শক্তিশালী ইলেক্ট্রোড; জন্য আকার 2-4 মি/সেকেন্ড .

6) বেগের জন্য আকার (চাপ ড্রপের জন্য নয়)

ম্যাগমিটার নগণ্য মাথার ক্ষতি যোগ করে। মিটারের আকার তাই স্বাভাবিক অপারেটিং বেগ লক্ষ্য ব্যান্ড মধ্যে জমি.

• পরিষ্কার তরল: 1-3মি/সেকেন্ড (শান্ত, স্থিতিশীল, কম ফাউলিং)।
• ঘর্ষণকারী: স্ব-পরিষ্কার করতে 2-4 মি/সেকেন্ড; ক্ষয় সীমিত করতে ক্যাপ শিখর।
• কম পরিবাহিতা: পরিমিতভাবে উচ্চ বেগ SNR উন্নত করতে পারে।
• খুব কম প্রবাহ: বিবেচনা ছোট করা (কমানোর) লক্ষ্য বেগ পৌঁছানোর জন্য.

এক মিনিটের সাইজিং উদাহরণ

DN50 তে 20m³/ঘন্টা দেওয়া হয়েছে (ID ≈ 52.5mm):

ক্ষেত্রফল A = π·(0.0525²)/4 ≈ 0.00217m² → v = Q/A = 20/3600 / 0.00217 ≈ 2.56m/s → ঘষিয়া তুলিয়া ফেলিতে সক্ষম ব্যান্ড মধ্যে; পরিচ্ছন্ন পরিষেবার জন্য, DN65 বিবেচনা করুন।

7) সংকেত মানের জন্য ইনস্টল করুন

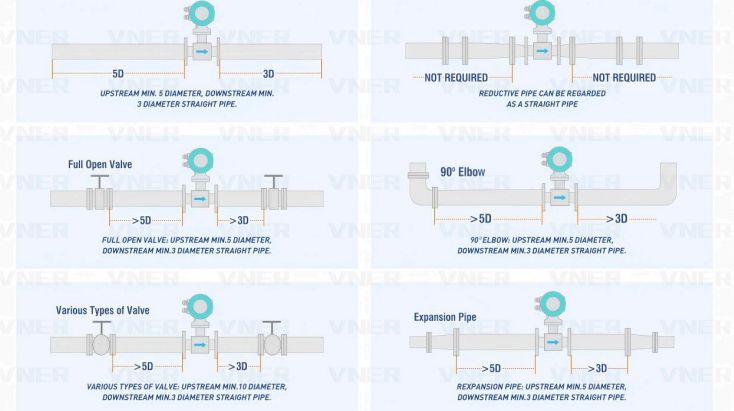

• সোজা রান: 5–10D আপস্ট্রিম, 2–3D ডাউনস্ট্রিম (কনুই/ভালভ/রিডুসারের পরে আরও)।
• অভিযোজন: 3 এবং 9 টায় ইলেক্ট্রোড সহ অনুভূমিক; উল্লম্ব আপ-প্রবাহ পছন্দের
• পাইপ পূর্ণ রাখুন: খালি পাইপ সনাক্তকরণ সক্ষম করুন; প্রবেশ করা বাতাস এড়িয়ে চলুন।
• গ্রাউন্ডিং: একটি স্থিতিশীল রেফারেন্সের জন্য গ্রাউন্ডিং রিং/ইলেকট্রোড।
• গ্যাসকেট এবং হাতা: লাইনার-সামঞ্জস্যপূর্ণ; বোরে অনুপ্রবেশ এড়ান।
• ফাউলিং মিডিয়া: মসৃণ লাইনার (PTFE/PFA) এবং সঠিক বেগ পছন্দ করুন

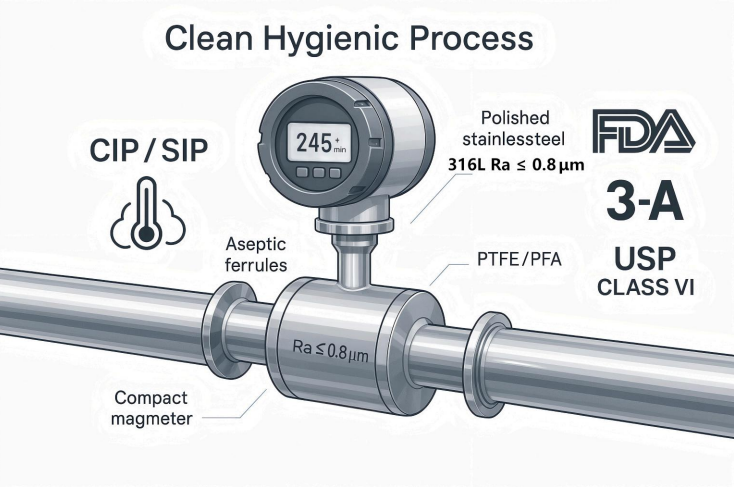

8) স্যানিটারি (খাদ্য ও ফার্মা)

• ভেজা অংশ: 316L; PTFE/PFA লাইনার; পালিশ ইলেক্ট্রোড (যেমন, Ra ≤ 0.8μm ; ≤ উল্লেখ করুন 0.4μm প্রয়োজন হলে)।
• সংযোগ: ট্রাই-ক্ল্যাম্প, DIN11851, অ্যাসেপটিক ফেরুলস; পৃষ্ঠ ফিনিস সংজ্ঞায়িত করুন।
• সিআইপি/এসআইপি: ডিটারজেন্ট এবং বাষ্পের সীমা (সময়/তাপমাত্রা) যাচাই করুন।
• সম্মতি: FDA/3‑A/USP ClassVI/বস্তুর সন্ধানযোগ্যতা; আটকানো এড়াতে বিজোড় লাইনার ডিজাইন।

9) দ্রুত নির্বাচন ম্যাট্রিক্স (স্টার্টিং পয়েন্টস — ডেটাশীট যাচাই করুন)

• পৌরসভার পানি/বর্জ্য পানি → লাইনার: রাবার / ETFE / PTFE; ইলেকট্রোড: 316L (শক্তিশালী অক্সিডাইজারের জন্য HastelloyC-তে আপগ্রেড করুন)।
• 30% HCl (রাসায়নিক) → PTFE/PFA HastelloyB/C/ট্যানটালাম (করুন না 316L ব্যবহার করুন)।
• 20% NaOH (রাসায়নিক) → FEP/PTFE HastelloyC (<10% এবং শীতল জন্য 316L)।
• নিরপেক্ষ খনির স্লারি → পলিউরেথেন বা সিরামিক হার্ড-ধাতু ইলেক্ট্রোড ; 2-4 মি/সেকেন্ড ; উল্লম্ব ইনস্টল।
• অ্যাসিড লিচ স্লারি → সিরামিক Tantalum (pH মনিটর; Ta দিয়ে F⁻ এড়িয়ে চলুন)।
• শিল্প জৈব বর্জ্য জল (যেমন, ইথানল) → FEP/PTFE HastelloyC ; বিস্ফোরণ সুরক্ষা নিশ্চিত করুন।
• ব্লিচ ডোজ → PTFE/PFA হ্যাস্টেলয়সি/টাইটানিয়াম।
• গরম বয়লার মেক-আপ (100-150 °সে) → পিএফএ/সিরামিক টাইটানিয়াম ; অন্তরণ কম স্থল প্রতিরোধের নিশ্চিত করুন।
• ঠাণ্ডা লবণ (CaCl₂, −20…5 °C) → পিটিএফই/এফইপি টাইটানিয়াম ; নিম্ন-তাপমাত্রা লাইনারের দৃঢ়তা নিশ্চিত করুন

10) আপনি কেনার আগে যাচাই করুন (ব্যয়বহুল চমক এড়িয়ে চলুন)

• উপকরণ সামঞ্জস্যতা: প্রকৃত ঘনত্ব এবং তাপমাত্রায় জারা ডেটা পরীক্ষা করুন (লক্ষ্য ≤ 0.1 মিমি/বছর)।
• তাপমাত্রা-চাপ বক্ররেখা: লাইনার ডি-রেটিংকে সম্মান করুন (যেমন, উন্নত T-এ PTFE চাপ সীমা)।
• বিশেষ শর্ত: ভ্যাকুয়াম রেটিং; তাপ সাইক্লিং (ΔT/h); লাইনার/ইলেকট্রোড CTE ম্যাচ।
• বিক্রেতা সাইন-অফ: সম্পূর্ণ মাধ্যম/শর্ত প্রদান; অনুরোধ a ফিটনেস রিপোর্ট . সমালোচনামূলক পয়েন্টের জন্য, করুন নিমজ্জন পরীক্ষা (যেমন, 72 ঘন্টা ইলেক্ট্রোড সোক)।

11) সাধারণ ত্রুটি এবং সমাধান (ফলাফল সহ)

• ট্রেস অমেধ্য উপেক্ষা করা (যেমন, HCl এ F⁻) → ভুল ইলেক্ট্রোড; দ্রুত ব্যর্থতা।
  ঠিক করুন: সম্পূর্ণ রচনা সহ। ট্রেস আয়ন; নির্বাচন করুন Ta/Hastelloy C/Pt‑Ir প্রয়োজন হিসাবে

• নিম্ন-রেটিং তাপমাত্রা/চাপ → লাইনার বার্ধক্য বা বুলিং।
  ঠিক করুন: চরমে নির্বাচন করুন (যেমন, সর্বোচ্চ T 10 °C, সর্বোচ্চ P 20% ); T-P বক্ররেখা অনুসরণ করুন।
• অবমূল্যায়ন ঘর্ষণ → স্লারিতে দ্রুত লাইনার পরিধান।
  ঠিক করুন: পলিউরেথেন/Ceramic লাইনার, সঠিক বেগ/ওরিয়েন্টেশন।
• সর্বনিম্ন দামে কেনাকাটা → ঘন ঘন পরিবর্তন-আউট; উচ্চ ডাউনটাইম
  ঠিক করুন: মূল্যায়ন জীবনচক্র খরচ (capex 5-বছর রক্ষণাবেক্ষণ)।

• স্যানিটারি বিবরণ অনুপস্থিত → ধরে রাখা এবং দূষণের ঝুঁকি।
  ঠিক করুন: বিজোড় লাইনার, পালিশ ইলেক্ট্রোড, নথিভুক্ত সম্মতি।

12) RFQ / সাইজিং চেকলিস্ট (আপনার অনুসন্ধানের সাথে সংযুক্ত করুন)

1. মাঝারি এবং ঘনত্ব, পিএইচ, পরিবাহিতা (μS/সেমি)
2. কঠিন পদার্থ: আকার / কঠোরতা / % ভলিউম। (যদি থাকে)
3. প্রবাহ পরিসীমা (ন্যূনতম/স্বাভাবিক/সর্বোচ্চ), নির্ভুলতা লক্ষ্য, পছন্দের বেগ ব্যান্ড
4. তাপমাত্রা (স্বাভাবিক/সর্বোচ্চ), চাপ (সর্বোচ্চ, যেকোনো ভ্যাকুয়াম )
5. পাইপের আকার/মানক/উপাদান, সোজা-চালিত প্রাপ্যতা, অভিযোজন
6. পাওয়ার এবং আউটপুট (4–20mA/HART, পালস, RS-485), IP/ex-proof
7. স্বাস্থ্যকর চাহিদা (সারফেস ফিনিশ, সংযোগ, সিআইপি/এসআইপি)
8. ডকুমেন্টেশন (ক্র্যালিব্রেশন, MTR) এবং আঞ্চলিক সার্টিফিকেশন

13) প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১. ম্যাগমিটার কি অতি বিশুদ্ধ পানি পরিমাপ করতে পারে?

শুধুমাত্র সঙ্গে কম পরিবাহিতা নকশা এবং সতর্কতা যাচাই. স্ট্যান্ডার্ড ইউনিট প্রয়োজন ≥ 5μS/সেমি।

প্রশ্ন ২. যদি আমার লাইনটি ভ্যাকুয়াম বা দ্রুত তাপমাত্রার পরিবর্তন দেখে?

ব্যবহার করুন ভ্যাকুয়াম-রেটেড লাইনার এবং চেক CTE মিল /ΔT সীমা।

Q3. কত ঘন ঘন আমি ক্রমাঙ্কন করা উচিত?

সাধারণ পরিষেবা: বার্ষিক . গুরুতর হেফাজত/ডোজিং: 6 মাস অথবা প্রতি সাইট নীতি.

Q4. আমি কিভাবে স্লারি পরিধান কমাতে পারি?

বাছাই ঘর্ষণ-প্রতিরোধী লাইনার (পলিউরেথেন/সিরামিক), রাখুন 2-4 মি/সেকেন্ড বেগ, উল্লম্ব আপ-প্রবাহ।

উপসংহার (অর্ডার যে কাজ করে)

1. উপকরণ প্রথম (লাইনার ইলেক্ট্রোড) একটি সম্পূর্ণ মাঝারি প্রোফাইল থেকে।
2. বেগের জন্য আকার (চাপ ড্রপ নয়)।
3. সংকেত মানের জন্য ইনস্টল করুন (সরাসরি রান, পূর্ণ পাইপ, গ্রাউন্ডিং)।
4. যাচাই করুন T-P বক্ররেখা, ভ্যাকুয়াম এবং তাপ সাইক্লিংয়ের বিরুদ্ধে।

এই আদেশ অনুসরণ করে ম্যাগমিটার নির্বাচনকে একটি পুনরাবৃত্তিযোগ্য প্রকৌশল প্রক্রিয়ায় পরিণত করে যা নির্ভুলতা প্রদান করে এবং জীবনচক্রের খরচ কমায়।

VNER VE সিরিজ EMF — হাইজেনিক থেকে হেভি-ডিউটি পর্যন্ত, একটি সম্পূর্ণ ম্যাগমিটার লাইনআপ

সংক্ষিপ্ত রূপ: CR = ক্লোরোপ্রিন রাবার; PU = Polyurethane; PTFE = Polytetrafluoroethylene; FEP = F46; PFA = Perfluoroalkoxy; ETFE = ইথিলিন টেট্রাফ্লুরোইথিলিন; Pt-Ir = Platinum-Iridium; Ti = Titanium; Ta=Tantalum.
